Descripción
Grabación
Además de tamaños más grandes, las producciones también se están moviendo hacia velocidades de cuadro más altas para lograr un movimiento más suave y más experiencias de inmersión. Las tasas de fotogramas de 48, 50 y 60 están volviendo más comunes al mismo tiempo aumentar el tamaño de fotograma de Ultra HD y 4K completa.
Para satisfacer estas demandas crecientes, TruZoom es capaz de introducir una amplia gama de formatos de vídeo de 720p a 1080p, 1080i, UltraHD y 4K, así como Canon C500 RAW de datos, todo ello a un máximo de 60 fotogramas por segundo para dar cabida a cualquier flujo de trabajo que se presentan con.
señales de vídeo entrantes se guardan en la matriz de disco local como archivos DPX resolución nativa. Estos archivos DPX pueden reproducirse dentro de TruZoom, y con la opción Canon RAW los datos RAW de cámaras entrante se debayered en tiempo real para la mejor calidad de imagen posible.
Escalado en directo
En entornos en vivo, tales como la transmisión de deportes y producción de eventos, una sola cámara 4K se puede utilizar para capturar un plano general de la sede. A partir de esta imagen 4K, TruZoom puede extraer una zona de interés y la escala que la resolución de alta definición para su uso en emisiones de alta definición o de grabación. Esto permite una cobertura más completa que con múltiples cámaras y la flexibilidad para replantear el disparo después de los hechos para una flexibilidad total. En situaciones en las que el área de interés es predecible, regiones predefinidas se pueden guardar y recuperar rápidamente, imitando la técnica de conmutación entre varias cámaras sobre la marcha.
controles sensibles de TruZoom permiten la manipulación en tiempo real de la región de interés para el aislamiento rápido y fácil de los eventos clave.hardware de escala arbitraria TruScale de AJA proporciona la energía para escalar cualquier región de interés, manteniendo la calidad de imagen más prístina posible.
Reproducción

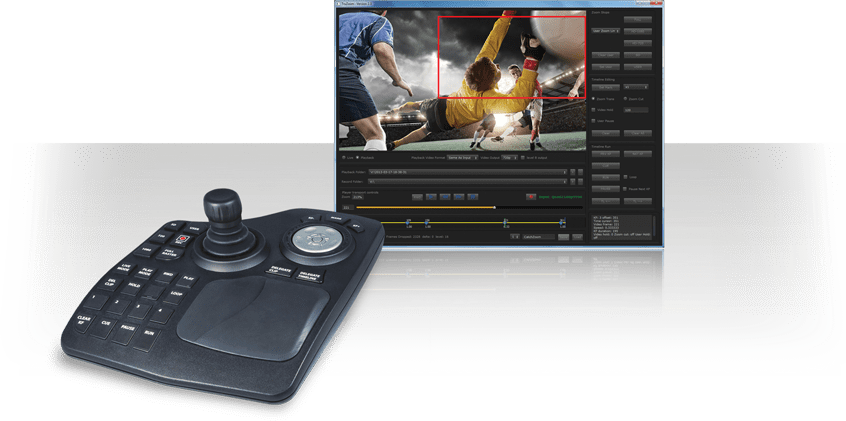

La interfaz de usuario para el control de fotogramas clave TruZoom permite completo sobre la Región de selección interés. Los indicadores en la interfaz muestran la Región exacta de interés para la selección precisa el uso de los controles de joystick y ratón externos.
Los archivos grabados se pueden reproducir desde el array de unidades local y una zona de interés se pueden seleccionar al igual que una transmisión en vivo, pero con la capacidad de crear la reproducción de velocidad variable de fotogramas clave y lleva a cabo de las imágenes para resaltar un evento en particular. Y puesto que la región de interés puede ser manipulada en vivo, puede crear la cacerola en tiempo real y analizar los efectos de la emisión en directo o producción de eventos.
La integración de la cámara
TruZoom integra de forma nativa con la cámara AJA CION para flujos de trabajo RAW hasta 120 cuadros por segundo, lo que permite increíbles repeticiones en cámara lenta a máxima resolución 4K.
Los datos RAW de la cámara Canon C500 también se pueden introducir en TruZoom y debayered en tiempo real con el programa opcional RAW debayer firmware con Corvid Ultra.
Además, TruZoom es el único sistema que soporta vivo salida ST 425-3 de la cámara Phantom Vision Research, permitiendo de esta cámara de alta velocidad para integrarse fácilmente en aplicaciones en el aire por primera vez.
corvid Ultra

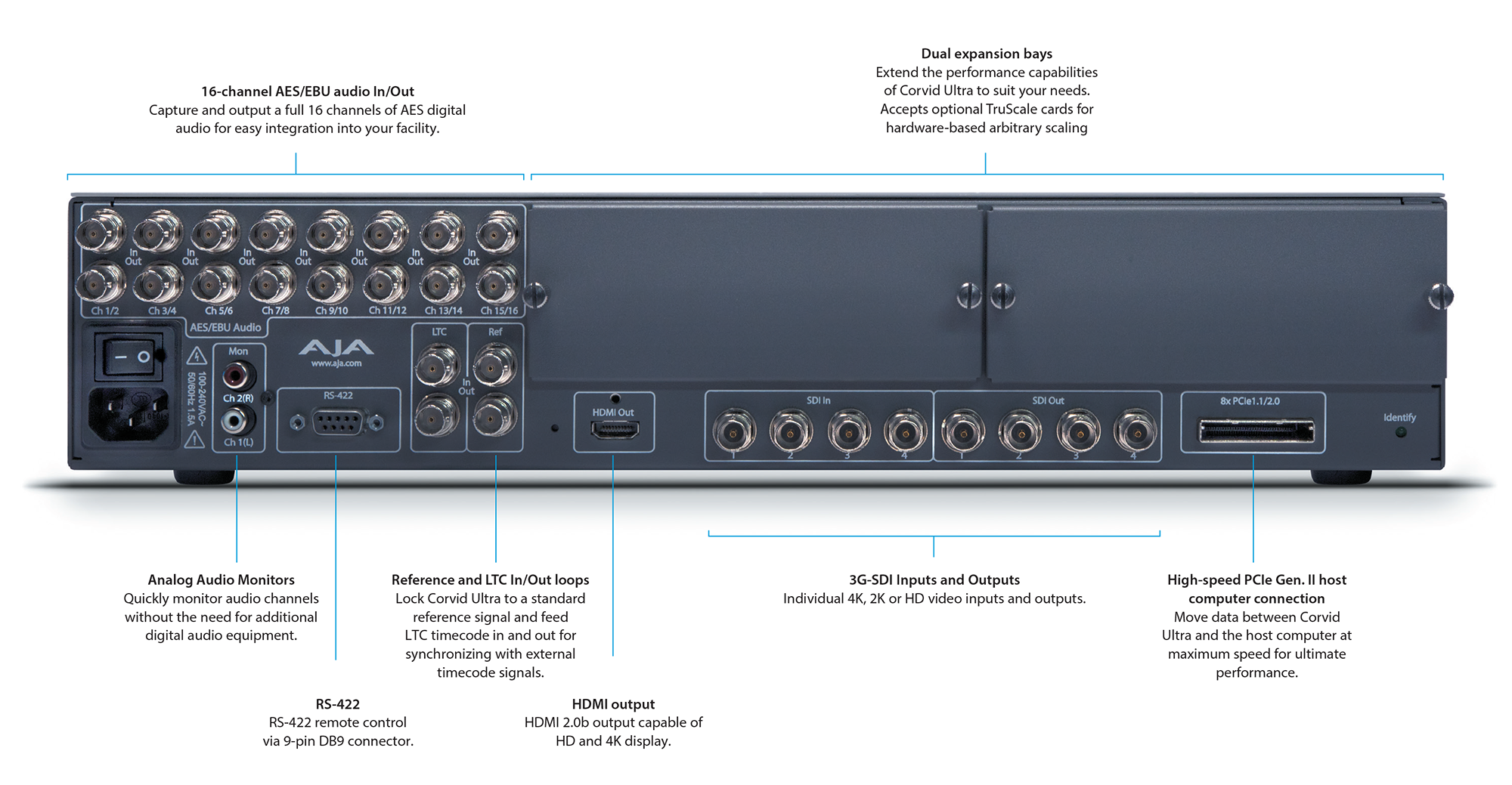

Corvid de AJA Ultra proporciona la entrada en tiempo real, procesamiento y salida para TruZoom. Las amplias conexiones de E / S pueden manejar 3G, HD-SDI, 4K-SDI y 4K HDMI con capacidades de audio AES incrustados y, apoyando los formatos de vídeo desde SD a través de 4K de hasta 60 cuadros por segundo y profundidad de color de hasta 16 bits media flotar RGBA con conversión del espacio de color.
La alta calidad de la tarjeta de expansión de hardware AJA TruScale ™ proporciona una calidad increíble en cualquier resolución y la opción debayering RAW permite que los archivos RAW de Canon que se reproducen en tiempo real. Comunicación con el equipo host es a través de un adaptador de host PCIe 8x en 2500 MBs en cada dirección.
TruScale ™
La tecnología TruScale ™ de AJA permite una alta calidad, escala de imagen arbitraria, permitiendo TruZoom para tomar cualquier trama tamaño, desde la web de vídeo más pequeña hasta 5K imágenes de alta resolución y escala a cualquier otra resolución, manteniendo la más alta calidad posible.
extensa conectividad
Corvid conecta Ultra fácilmente a cualquier flujo de trabajo con un conjunto completo de las conexiones de vídeo, audio y datos, ya sea que esté trabajando en 4K, 2K, HD o cualquier combinación. El factor de forma pequeño de 2 RU hace que la integración de la potencia de Corvid Ultra fácil en cualquier lugar.
Caracteristicas
- Región de escalado de interés para la extracción a partir de fuentes de alta definición 4K y UltraHD
- escalamiento de alta calidad utilizando el AJA Corvid Ultra ™ con TruScale
- Apoyo a alta velocidad de cuadro (HFR) y 4: 4: 4 flujos de trabajo
- Trabajar con señales en tiempo real, o archivos sin comprimir grabados
- reproducción en tiempo real instantánea y la interacción con la mejor calidad
- Todos los parámetros son teclas frameable
- Interfaz intuitiva con los indicadores en pantalla
- Incluye palanca de mando y un controlador externos teclado
- Apoya AJA AJA CION y sin procesar flujos de trabajo de hasta 120 fps
- Soporte único de la cámara Phantom Vision Research a través de la conexión en vivo ST 425-3
- Opcional en tiempo real de firmware para Canon RAW debayer C500
- Compatible con las últimas estaciones de trabajo HP con Windows
Especificaciones técnicas
Guía de configuración TruZoom ™ System
TruZoom tiene un conjunto muy específico de los requisitos del sistema para garantizar el correcto funcionamiento de la aplicación. Los componentes y configuraciones admitidas actualmente se enumeran a continuación. Puede elegir una configuración de estación de trabajo y de almacenamiento compatible para crear un sistema TruZoom personalizado.
Esta página web contiene la mayor cantidad de información actualizada sobre la configuración del sistema de TruZoom. Se añadirán configuraciones adicionales aquí, ya que son calificados por AJA.
Estaciones de Trabajo
Varias tarjetas PCIe tendrán que ser instalado en el sistema TruZoom tales como la GPU, Ultra HIB Corvid y los controladores RAID.
HP Z820
El sistema HP Z820 doble Proc con Windows 7 instalado está certificado para su uso con TruZoom. Hay varias configuraciones calificadas. Elija una de las opciones de la siguiente tabla e instalar las tarjetas en las ranuras PCIe recomendados en la placa base del sistema.
| Opción 1 | opcion 2 | Opción 3 | |
|---|---|---|---|
| La ranura 1 | Vacío | Vacío | Vacío |
| La ranura 2 | GPU | GPU | GPU |
| ranura 3 | Vacío / cubierto por GPU | Vacío / cubierto por GPU | Vacío / cubierto por GPU |
| ranura 4 | Corvid Ultra HIB | Fibra o controladora SAS externa | tarjeta de Fusion-io – A |
| ranura 5 | Vacío | Vacío | tarjeta de Fusion-io – B |
| ranura 6 | Fibra o controladora SAS externa | Corvid Ultra HIB | Corvid Ultra HIB |
| ranura 7 | Vacío | Vacío | Vacío |
Opciones de almacenamiento
Hay varias opciones para el almacenamiento local con TruZoom. Cada una de las opciones aprobadas se resumen a continuación. Elija una configuración de almacenamiento e instalar el hardware adecuado en el sistema TruZoom.
Configuración de RAID SSD interno
controlador RAID
El controlador RAID probado y aprobado para TruZoom es el controlador RAID LSI 9271-8iCC. información detallada del producto se puede encontrar en el sitio web de LSI:
http://www.lsi.com/products/raid-controllers/pages/megaraid-sas-9271-8iCC.aspx
El controlador RAID LSI debe estar configurado para RAID 5 como se detalla en la configuración de LSI sección de abajo.
Unidad de módulo de la bandeja
Las unidades para el RAID deben ser alojados en un módulo especial bandeja de la unidad SAS / SATA. El módulo de bandeja de la unidad de potencia Athena es el dispositivo aprobado para esta configuración:
http://athenapower.com/node/99
Cada bandeja de la unidad puede albergar a cuatro (4) unidades SSD. Dado que se necesita un total de ocho unidades, están obligados a instalar dos bandejas de disco.
unidades
Para el almacenamiento local de archivos de vídeo, se requieren ocho unidades (8) Intel SSD. Cada unidad debe tener una capacidad de 240 GB o superior y todas las unidades del RAID debe ser de la misma capacidad. Intel unidades SSD con una capacidad inferior a 240 GB no son compatibles en este momento.
http://www.intel.com/content/www/us/en/solid-state-drives/solid-state-drives-dc-s3500-series.html
Cables SAS
Dos cables de cargabilidad de salida SAS / SATA son necesarios para conectar el controlador RAID de LSI para las unidades SSD Intel alojados en las dos bandejas de unidad de potencia Athena. Estos cables pueden ser obtenidos de varios minoristas en línea utilizando la siguiente información:
SFF-8087 (dispositivo) para 4xSATA (host) Abanico cable.
Fusion-io interno de configuración
Fusion-io Tarjetas
almacenamiento de vídeo se puede apoyar el uso de dos tarjetas de Fusion-IO 1.65TB ioFX. Los detalles de estas tarjetas de almacenamiento se pueden encontrar en el sitio web de Fusion-IO:
http://www.fusionio.com/products/iofx/
Instalar las dos tarjetas de Fusion-io en las ranuras adecuadas en función de las opciones de estaciones de trabajo que se muestran arriba y siga las instrucciones de instalación del fabricante.
Configuración de RAID de canal de fibra externa
Tarjeta de canal de fibra
almacenamiento de vídeo se puede apoyar el uso de un sistema RAID de canal de fibra externa. Para esta configuración, la tarjeta aprobada es la tarjeta de canal de fibra ATTO 84EN.
http://www.attotech.com/products/product.php?cat=1&scat=1&sku=CTFC-84EN-000
Instale la tarjeta en la ranura correspondiente en función de las opciones de estaciones de trabajo que se muestran arriba y siga las instrucciones de instalación del fabricante.
Unidad externa Chasis
El chasis duro externo para su uso en esta configuración es el subsistema RAID VTrak de Promise E830f.
http://www.promise.com/storage/raid_series.aspx?region=en-US&m=960&sub_m=sub_m_2&rsn1=1&rsn3=37
unidades
Para esta configuración, se requieren doce (12) unidades Intel SSD para poblar el chasis de la unidad externa. Dos modelos son compatibles; Intel e Intel S3500 S3700.
Si se utilizan las unidades S3500, todas las unidades deben ser de la misma capacidad y cada unidad debe ser la capacidad de 240 GB o más grande.
Si se utilizan las unidades S3700, todas las unidades deben ser de la misma capacidad y cada unidad debe ser la capacidad de 400 GB o más grande.
http://www.intel.com/content/www/us/en/solid-state-drives/solid-state-drives-dc-s3500-series.html
http://www.intel.com/content/www/us/en/solid-state-drives/solid-state-drives-dc-s3700-series.html
Configuración de RAID SAS de conexión directa externa
controlador RAID
El controlador RAID probado y aprobado para esta configuración es el controlador RAID LSI 9286cv-8eCC. información detallada del producto se puede encontrar en el sitio web de LSI:
http://www.lsi.com/products/raid-controllers/pages/megaraidsas-9286cv-8ecc.aspx
El controlador RAID LSI debe estar configurado para RAID 5 como se detalla en la sección de configuración de LSI a continuación.
Unidad externa Chasis
El chasis duro externo para su uso en esta configuración es solo chasis expansor de puerto dual del AIC 24 XJ3000-2s24s bahía.
http://aicipc.com/ProductDetail.aspx?ref=XJ3000-2242s
unidades
Para esta configuración, veinticuatro son obligatorios (24) unidades Intel SSD. Dos modelos son compatibles; Intel e Intel S3500 S3700.
Si se utilizan las unidades S3500, todas las unidades deben ser de la misma capacidad y cada unidad debe ser la capacidad de 240 GB o más grande.
Si se utilizan las unidades S3700, todas las unidades deben ser de la misma capacidad y cada unidad debe ser la capacidad de 400 GB o más grande.
http://www.intel.com/content/www/us/en/solid-state-drives/solid-state-drivesdc-s3500-series.html
http://www.intel.com/content/www/us/en/solid-state-drives/solid-state-drivesdc-s3700-series.html
Cables SAS
Dos cables de cargabilidad de salida SAS / SATA son necesarios para conectar el controlador RAID al chasis duro externo. Estos cables pueden ser obtenidos de varios minoristas en línea utilizando la siguiente información:
SFF-8087 (dispositivo) para 4xSATA (host) Abanico cable.
Capacidades de almacenamiento
Para los archivos de 10 bits con una resolución de 3840×2160 y Ultra HD a 60 fps, el tiempo total de registro en cuestión de minutos para las configuraciones RAID cualificados son los siguientes:
Nota: Los tiempos se basan en una configuración RAID 5. Usted puede obtener más tiempo utilizando RAID 0.
| Tiempo de grabación (minutos) | ||||||
|---|---|---|---|---|---|---|
| RAID 8-Drive | RAID 12-Drive | RAID 24-Drive | ||||
| Tamaño SSD | CRUDO | YUV | CRUDO | YUV | CRUDO | YUV |
| 240 GB | 37 | 19 | 74 | 37 | 112 | 57 |
| 300 GB | 46 | 24 | 93 | 47 | 140 | 71 |
| 480 GB | 74 | 38 | 149 | 76 | 223 | 114 |
| 600 GB | 93 | 47 | 186 | 94 | 279 | 142 |
| 800 GB | 124 | 63 | 248 | 126 | 372 | 190 |
Configuración de RAID
LSI controlador RAID
Los siguientes pasos configurar el array de unidades para asegurar su correcto funcionamiento con la aplicación TruZoom. Para obtener información de configuración más detallada, consulte el Manual de instalación y TruZoom.
Después de instalar el controlador LSI, abra la aplicación de gestión de LSI MegaRaid
Crear una nueva unidad virtual
Seleccione Opciones avanzadas
Seleccione RAID 5 con la protección de datos de movilidad reducida, Añadir unidades y crear el grupo de accionamiento
Seleccione la inicialización rápida, 64K Tamaño de la raya y escribir siempre Volver a Política de escritura
Seleccione Sí para la selección siempre escribir Volver a Política de escritura
Verificar la configuración en el resumen
