| Dimensiones |
8.45 “An. X 8.25” An. X 1.72 “Alt. (21.5 cm x 21 cm x 4.4 cm) |
| Peso: |
Transmisor: 3.0 lbs (1.36 kg) |
| Color |
Negro / plata con leyendas plateadas en el frente, leyendas blancas en la parte posterior |
| Montaje en rack |
Los racks estándar de 19 “, un espacio de EIA alto, 1/2 espacio 1–2 unidades pueden montarse en un solo espacio de rack con los kits opcionales RPK 005 (simple) o RPK 006 (doble) |
| Fuente de alimentación |
Transformador de estilo de escritorio (TFP 062); Entrada: 100-240 VAC, 50/60 Hz. Cable de línea IEC; Salida: 24 VDC, 750 mA, 18W. Conector de barril positivo centro de ID de 2,5 mm |
| Indicador de encendido |
Presione el botón de encendido de Encendido / Empuje Apagado, la luz de fondo iluminada en verde indica encendido, la luz de fondo apagada indica apagado, apagándose de brillante a oscuro indica el modo de suspensión. |
| Rango de temperatura |
Funcionamiento: + 32 ° F a + 104 ° F (0 ° C a 40 ° C); Almacenamiento: -4 ° F a + 158 ° F (-20 ° C a 70 ° C) |
| Funciones del procesador de audio |
Basado en DSP; Compresión: 1: 1, 1.5: 1 o 2: 1; Control de frecuencia de filtro de paso alto y paso bajo |
| Respuesta frecuente |
31 – 16000 Hz, ± 3 dB (Preajuste de audio de música) |
| Relación señal-ruido |
Mayor o igual a 74 dB RF transmitido |
| Distorsión armónica total |
Menos de 0.25% a 1 kHz (salida RF) |
| Rechazo de modo común |
Más de 57 dB a 1 kHz, Mic o Línea |

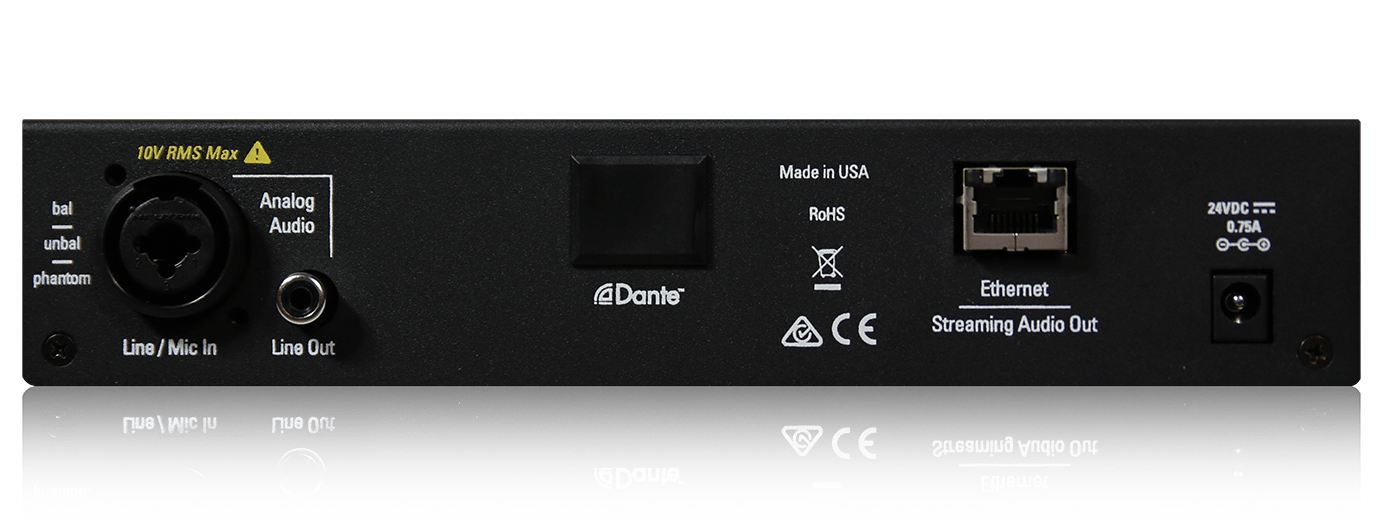

| Entradas de audio |
(1x) Conector XLR de 3 clavijas, 1/4 “(TRS) para micrófono analógico o de nivel de línea, nivel de línea balanceado o no balanceado, o micrófono balanceado o no balanceado con alimentación fantasma seleccionable |
| Ajuste de ganancia de entrada de audio |
En el menú, ajustable de 0 a -50 dB, en pasos de 1dB |
| Poder fantasma |
14.4 VCC aplicados a través de resistencias de 2,2 kΩ al conector combo analógico: Pin 2 y Pin 3 en el conector XLR, o punta y anillo en el conector TRS de 1/4 “ |
| Indicadores de nivel de audio |
Matriz de 10 LED que lee de -18 a +9 dB en intervalos de 3 dB. 7 LED verde, 2 ámbar y 1 rojo.Los LED verdes indican picos de nivel de audio de funcionamiento normal, los LED ámbar indican picos de sobrecarga, el LED rojo indica picos de sobrecarga |
| Salida de auriculares |
Conector estéreo TRS de 1/4 “, señal mono, 15.7 mW, máximo en 33 (nivel ajustable en el menú de 0 a -40 dB en pasos de 2 dB) |
| Salida de línea |
Conector RCA (negro), -10 dBV (.32 VRMS); Impedancia de salida 100 |
| Niveles de entrada (Bal o Unbal) (en ganancia de entrada de audio = 0dB) |
| Nominal (1er LED ámbar) |
Advertencia de sobrecarga (mostrada en la pantalla) |
|
| Micrófono |
| -55 dBV (1.7 mV RMS) |
-15 dBV (180 mV RMS) |
|
| Línea |
| -25 dBV (55 mV RMS) |
+16 dBV (6.3 V RMS) |
|
| Ethernet |
El RJ-45 en la parte posterior de la unidad admite longitudes de cable CAT 5e hasta 328 pies (100 metros); 10/100 Base-T IEEE 802.3, dirección MAC única |
| Aprobaciones |
FCC, RoHS3, WEEE, Industry Canada, CE, PSE, RCM, CB Scheme |
| Garantía |
2 años en piezas y mano de obra. |
