VS-100

Vectorescopio de muestreo

La calidad de la imagen del vídeo está normalmente determinada por una combinación de varios factores tales como la alineación de la cámara y la calibración. La localización de la producción y las marcas de dispositivos de vídeo conectados, especialmente bajo condiciones de producción electrónica (EFP) pueden causar una calidad de imagen variable en términos de brillo, saturación de color y balance de blancos entre las diferentes fuentes de vídeo. Tradicionalmente, los operadores de cámara experimentados alinearían los equipos antes de una producción con el fin de evitar el exceso de tiempo y recursos que se gastan en el ajuste de imágenes en post-producción.

Facebook
WhatsApp
Twitter
Email

Descripción

Con el fin de hacer que este proceso de alineación sea más fácil y eficiente, Datavideo presenta el VS-100, un monitor de forma de onda y vectorscopio muy rentable. Esta unidad ofrece formas rápidas, precisas y estandarizadas para calibrar y alinear señales de cámaras y otros equipos de vídeo. Su pequeño tamaño y la entrada de voltaje DC implica que puede ser una herramienta de ingeniería de terreno cuando se combina con un monitor HD / SD como el Datavideo TLM-700HD, o una herramienta de estudio en rack cuando se combina con un monitor TLM-702HD. Alternativamente, se puede utilizar con cualquier monitor HDMI o SDI.

El VS-100 se puede utilizar para probar y comparar la exactitud de las señales de vídeo entrantes de cámaras y / o equipos conectados. El VS-100 puede aceptar SDI o HD-SDI de entrada para el análisis de señales. El VS-100 se puede configurar para proporcionar un bucle de vídeo limpio a través de SDI / HD-SDI mientras que permite el monitoreo técnico de la salida HDMI. Como alternativa, la vista de aplicación también se puede mostrar como una salida de 1280 x 720 HD-SDI.

  • Unidad compacta y robusta que requiere sólo un monitor HD-SDI o HDMI

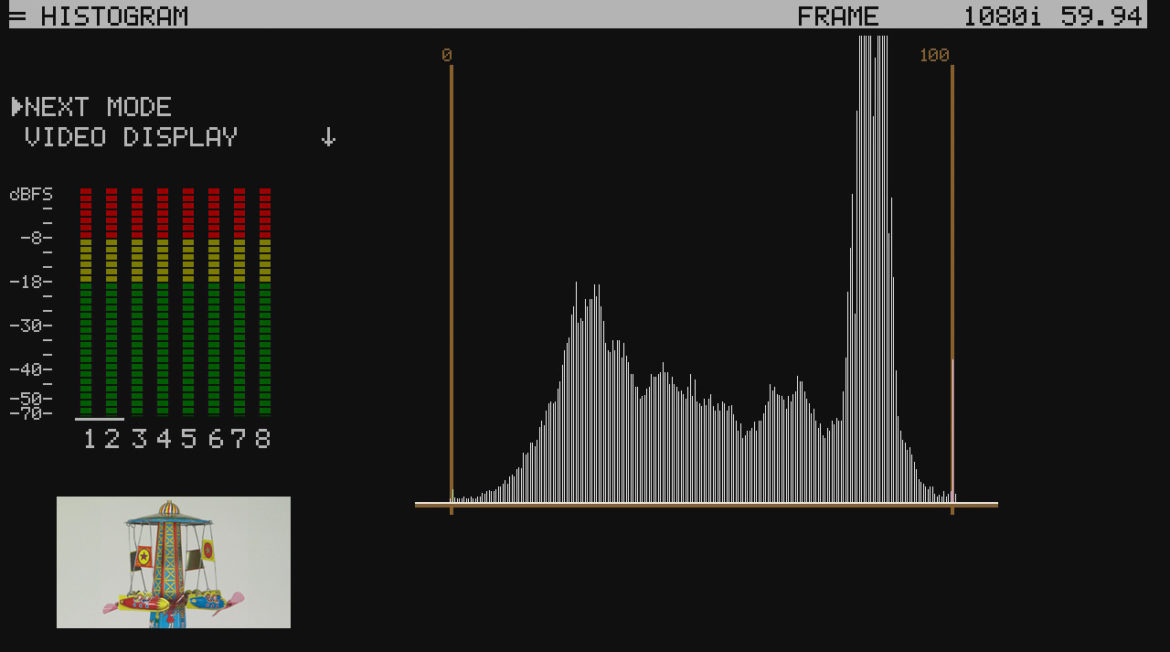

  • Opción del menú de visor vectorial, histograma, forma de onda y parade, así como salida limpia de visualización de video (Conversion SDI a HDMI)
  • Entrada SDI / HD-SDI
  • SDI / HD-SDI loop through – puede proporcionar imágenes limpias o seguimiento técnico
  • Detecta y bloquea NTSC, PAL o señales HD de forma automática
  • Medidor de nivel de audio SDI embebido con monitoreo seleccionable para cuatro pares estéreo
  • Switchable 4:3 / 16:9. Miniatura de vídeo cuando la señal de entrada es SD-SDI
  • Socket para monitoreo de audio por auriculares con control de volumen
  • Guardar y recuperar las opciones de menú de rastreo para una rápida y fácil comparación de superposición de trazas de vídeo
  • Display de parade se puede cambiar entre RGB y YCbCr
  • El vectorscopio se puede alternar entre el 75% y 100% graticules/bars
  • Detalle de forma de onda puede hacer zoom de 20%, 40%, 60% y 100% – varias partes de la forma de onda pueden ser vistas cambiando el valor X de Delay
  • Toma de muestras de captura puede ser por Campo1, campo 2 o marco
  • Operación DC 12V hace que la unidad ideal para el campo o estudio

VS-100 Formatos de entrada de video SDI / HD-SDI soportados

  • 720 x 576i / 50 Hz (PAL) / 60 Hz (NTSC)
  • 1280 x 720p 29.97 Hz / 50 Hz / 60 Hz
  • 1920 x 1080i / 50 Hz / 59.94 Hz  / 60 Hz
  • 1920 x 1080p / 24 Hz  / 25 Hz/ 30 Hz

NOTA: Todos las vistas de scope del VS-100 se muestran a 1280 x 720p independientemente del formato de vídeo de entrada.
