Descripción
Poderoso

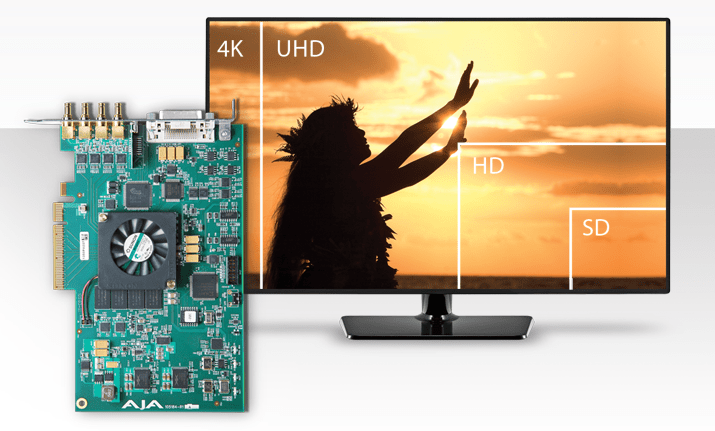

extensa 4K apoyo de Kona 4 permite la salida directamente de los sistemas de edición para proyectores 4K o monitores, incluido el apoyo HFR a 50/60 fps y salida HDMI 4K para apoyar los últimos monitores UltraHD, permitiendo que los editores y los clientes tengan acceso a la máxima resolución 4K imágenes a medida que trabajan.
Kona 4 también soporta AJA captura sin procesar a velocidades de hasta 120 fps a través de 4 conexiones 3G-SDI. Crear hermosa y detallada de movimiento lento con una sensación cinematográfica de acoplamiento a través de AJA Sala de Control.
apoyo elevada frecuencia de cuadro
Kona 4 tiene el poder para soportar 4K de alta velocidad de cuadro (HFR) de 50p y 60p para los más exigentes flujos de trabajo 4K y UHD.
4K de salida HDMI
La salida HDMI es capaz de mostrar 4K / UHD través de HDMI a muchos de los nuevos monitores UltraHD, haciendo el seguimiento asequibles, mientras que el mantenimiento de la calidad de imagen impecable stil completa resolución.
Integración
KONA 4 es compatible con Windows, Mac y Linux, proporcionando increíble 4K y el poder de múltiples canales para una amplia gama de aplicaciones.
Conectividad profesional
KONA 4 cuenta con conexiones 3G-SDI bi-direccional que se pueden utilizar para la entrada y salida. Salida de monitorización 2.0b HDMI, LTC E / S, entrada de genlock, control RS-422, configurable de salida 3 x BNC SD / HD analógica de vídeo y 8 canales de audio AES I / O permite Kona 4 de integrar en una variedad de flujos de trabajo.
Modulación por hardware
El hardware manipulador aguas abajo incorporado permite gráficos e imágenes para ser superpuestos en el vídeo de entrada a la tarjeta para facilitar las superposiciones.
Soporte legendaria
Soporte Técnico AJA es reconocido como uno de los mejores en la industria y proporciona sin costo adicional. Nuestro equipo de soporte trabajará con usted para solucionar cualquier problema que pueda surgir y asegurarse de que está en funcionamiento tan pronto como sea posible.
Amplíe su conectividad con K3G-Box
La caja de conexiones K3G-Box opcional y cables permiten Kona 4 de integrar fácilmente en entornos de rack, lo que permite un acceso rápido a todo el vídeo y conexiones de audio sin tener que llegar a la parte trasera de la torre de ordenador.
La funcionalidad adicional K3G-Box sobre el cable de conexión estándar viene en forma de ocho canales de audio adicionales AES, tomas de monitoreo de audio analógicas RCA de 2 canales, y los bucles conectores BNC Genlock de referencia.
Especificaciones técnicas
formatos de vídeo
• (4K) 4096 x 2160p 23.98, 24, 25, 50, 59,94, 60
• (4K) 4096 x 2160PsF 23,98, 24, 25
• (Ultra HD) 3840 x 2160p 23.98, 24, 25, 29,97, 50, 59,94, 60
• (Ultra HD) 3840 x 2160PsF 23,98, 24, 25
• (2K) 2048 x 1556p 15, 14.98
• (2K) 2048 x 1556PsF 15, 23.98, 24
• (2K) 2048 x 1080p 23.98, 24, 25, 29,97, 30 , 50, 59,94, 60
• (2K) 2048 x 1080PsF 23,98, 24, 25
• (HD) 1080i 25, 29,97, 30
• (HD) 1080PsF 23,98, 24, 25, 29,97, 30
• (HD) 1080p 23.98, 24 , 25, 29,97, 30, 50, 59,94, 60
• (HD) 720p 23,98 *, 24 *, 25 *, 29,97 *, 30 *, 50, 59,94, 60
• (SD) 625i 25
• (SD) 525i 23,98 * , 29,97
* Estos formatos son dependientes de la funcionalidad del software específico y no son normales en los formatos de conexión.
El vídeo digital de entrada
• 3G-SDI, SMPTE-259/292/296/424/425, de 8 bits, 10 bits y 12 bits *
• 4K / Ultra HD 4: 2: 2 y 4: 4: 4 hasta 50/60 fps
• 2K hsdl (High Speed Data Link) 4: 4: 4, (2 x BNC)
• Dual Link HD 4: 4: 4 (2 x BNC)
• Single Link 4: 2: 2 ó 4: 4: 4 (1 x BNC)
• soporte de 1D LUT
* Soporte La profundidad de bits depende de la aplicación. Consulte al fabricante de software para la compatibilidad.
Salida de vídeo digital
• 3G-SDI, SMPTE-259/292/296/424, de 8 bits, 10 bits y 12 bits *
• 4K / Ultra HD 4: 2: 2 y 4: 4: 4 hasta 50/60 fps
• 2K hsdl (High Speed Data Link) 4: 4: 4, (2 x BNC)
• Link HD Dual 4: 4: 4, (2 x BNC)
• Single Link 4: 2: 2 ó 4: 4: 4 (1 x BNC)
• HDMI 2.0 (UHD 50 / 60p de 8 bits 4: 2: 0)
* Soporte La profundidad de bits depende de la aplicación. Consulte al fabricante de software para la compatibilidad.
El vídeo analógico de salida
• Compuesto / S-Video (Y / C) (1 x BNC / 2 x BNC adaptador)
• NTSC, NTSCJ, PAL
• Componente (3 x BNC)
• HD: YPbPr, RGB
• SD: YPbPr, RGB (modo de componente )
• SMPTE / EBU N10, Betacam 525 líneas, Betacam 525J, RGB
• 12-bit D / a, 8x oversampling
• /- 0,2 dB a 5,0 MHz respuesta de frecuencia Y
• frecuencia C /- 0,2 dB a 1 MHz respuesta
• 5% de respuesta de impulso 2T
• <1% Dif Fase
• <1% Dif ganancia
• <1% ns retraso Y / C desigualdad
Digital Audio Input
• 16 canales, 24 bits de audio SDI embebido, frecuencia de muestreo de 48 kHz, síncrono
• 16 canales, 24 bits de audio AES / EBU, frecuencia de muestreo de 48 kHz, sincrónica (a través de 8 x BNC opcional K3G-Box)
• 8 -Canal, 24 bits de audio AES / EBU, frecuencia de muestreo de 48 kHz, sincrónica o asincrónica, la conversión de frecuencia de muestreo interna (a través de 4 x BNC en cable separado)
Salida de Audio Digital
• 16 canales, 24 bits de audio SDI embebido, frecuencia de muestreo de 48 kHz, síncrono
• 16 canales, 24 bits de audio AES / EBU, frecuencia de muestreo de 48 kHz, sincrónica (a través de 8 x BNC opcional K3G-Box)
• 8 -Canal, 24 bits HDMI audio embebido, frecuencia de muestreo de 48 kHz, síncrono
• 8 canales, 24 bits de audio AES / EBU, 48 kHz de frecuencia de muestreo, sincrónica o asincrónica, la conversión de frecuencia de muestreo interna (a través de 4 x BNC en cable separado )
Aguas abajo Manipulador
• Soporta gráficos con canal alfa a través de vídeo, mate o uso de este dispositivo, o el contenido uso de este dispositivo a través de vídeo entrante o mate
SD para la conversión Relación de aspecto SD
• buzón: Esto transforma el material anamórfico SD a una imagen de buzón
• H del cultivo: se producirá un efecto de extensión horizontal en la imagen; transforma SD anamórfico de pantalla completa
Pillarbox • SD: Producirá una imagen en el centro de la pantalla con bordes negros en una imagen anamorphized en el centro de los lados derecho e izquierdo y
• V del cultivo: va a transformar material de buzón SD para una imagen anamórfica
Código de tiempo
• Entrada de código de tiempo LTC y la salida (a través de 1 x BNC cada una)
entrada de referencia
• Color negro analógica (1V) o sincronización compuesta (2 o 4 V)
• Bucle
• 75 ohmios en opcional K3G-Box, terminado en el cable alargador incluido
Tamaño (An)
• 0,75 “x 8,25” x 5,0 “(19,05 mm x 127 mm x 209.55mm)
Peso
• 0,7 lb (0,4 kg)
Ambiente
• Temperatura de operación segura: 0 a 40 grados C (32 a 104 grados F)
• Temperatura de almacenamiento seguro (Power OFF): -40 a 60 grados C (-40 a 140 grados F)
• Humedad relativa: 10-90% sin condensación
• Altitud de funcionamiento: <3,000 metros (<10.000 pies)
control de la máquina
- RS-422, Sony protocolo de 9 pines (a través de cable de conexión u opcional K3G-Box)
- 9-pin D-conector de pines es la siguiente:
| 1 | GND |
| 2 | RX- |
| 3 | TX |
| 4 | GND |
| 5 | Sin conexión |
| 6 | GND |
| 7 | RX |
| 8 | TX- |
| 9 | GND |
| Cáscara | GND |
