Descripción
Sistema de infrarrojos Dante de gran superficie y calidad comercial con transmisor IR+, 4 emisores y matriz.
El sistema incluye
(1) modulador infrarrojo IR M1 D con entrada Dante
(4) emisores IR E4,

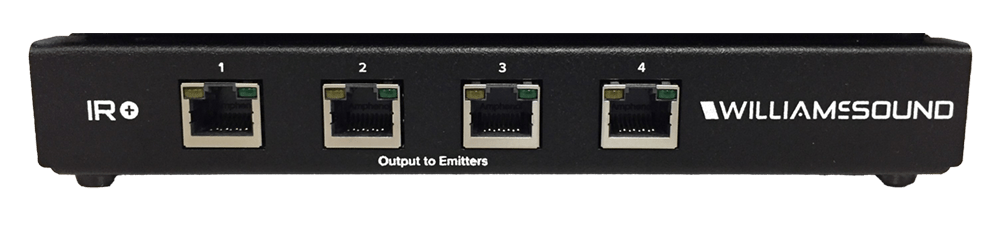

(1) arreglo IR A4
(4) receptores WIR RX22-4N
(2) cargadores de doble bahía BAT KT6
(4) auriculares EAR 022
(1) IDP 008 Placa de pared ADA
IR SY22D
IR M1
| Dimensiones: | 19” (ancho) x 1,75” (alto) x 8,2” (profundidad) (48,3 cm x 4,5 cm x 20,8 cm) |
| Peso: | 5.2 libras (2,4 kg) |
| Color: | Negro |
| Montaje en rack: | Unidad de rack individual |
| Fuente de alimentación: | Suministro de escritorio internacional Entrada: 36 W, 110-240 VCA 50-60 Hz Salida: +48 VCC, 0,75 A centro positivo |
| Interruptor de alimentación: | Interruptor basculante con LED |
| Relación señal/ruido: | 67 dB (típico) |
| Modulación: | Banda ancha FM, desviación de +50kHz, preénfasis de 50uS |
| Frecuencia de carga: | Seleccionable, 2.3/2.8 o 3.3/3.8MHz |
| Respuesta frecuente: | 40 a 16 000 Hz, +1 dB, -3 dB, respuesta eléctrica |
| Distorsión armónica total: | Menos del 2%, respuesta eléctrica |
| Funciones del procesador de audio: | basado en DSP; Compresión 1:1, 1,5:1 o 2:1; Control de frecuencia de filtro de paso alto y paso bajo |
| Apagado automático del portador: | El temporizador ajustable apaga el portador cuando no hay audio presente. Ajustable a través de página web. |
| LED de prueba de infrarrojos: | LED IR dual para prueba de receptor, monitoreo y prueba de señal de audio. |
| Entrada de audio: | (2x) Combinación de conector XLR de 3 pines, 1/4” (TRS) para nivel de línea balanceado o no balanceado, o micrófono balanceado o no balanceado con alimentación phantom seleccionable |
| dante: | Opcional |
| Tono de prueba interno: | Tono de prueba interno de 400 Hz seleccionable como fuente de entrada de audio para configuración y diagnóstico |

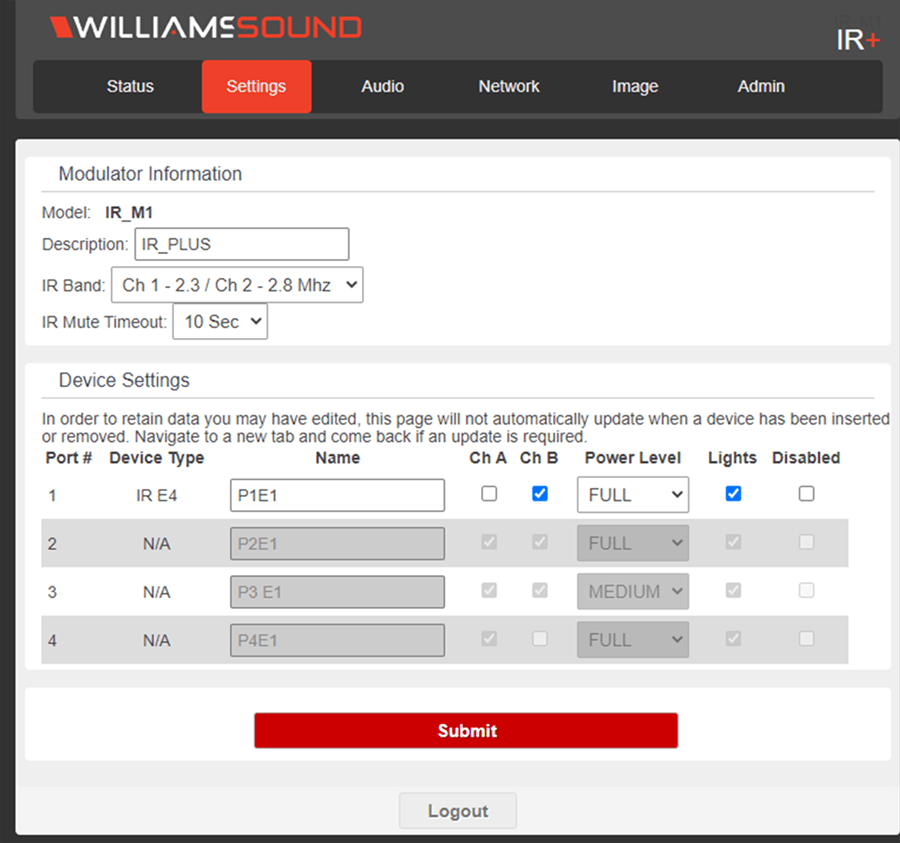

| Configuración remota: | Disponible a través del sitio web incorporado |
| Salida de auriculares: | (2) conectores para auriculares de 1/4″ en el panel frontal para monitorear las entradas de audio CH A y CH B |
| Conector de salida del emisor: | Cuatro puertos RJ-45 para cables CAT5e; proporciona alimentación de +48 V CC, comunicación RS-485 y señales de banda base para transmisión IR. |
| Requisitos de funcionamiento: | 0-50ºC temperatura ambiente, sin condensación, atmósfera no corrosiva |
| Aprobaciones: | CE, FCC, RoHS, RCM, WEEE, Esquema CB, ISED, VCCI |
| Garantía: | 2 años en modulador, 90 días en accesorios |
IR E4
| Dimensiones: | 7,5” (ancho) x 1,4” (alto) x 3,6” (profundidad) (19,1 cm x 3,6 cm x 9,1 cm) |
| Peso: | 362 g (0,8 libras) |
| Color: | Negro |
| Energía: | 48 VDC suministrados por IR M1 a través de cable CAT 5e. |
| Área de cobertura: | Hasta 18,000 pies cuadrados en modo de un solo canal |
| Conectividad: | La alimentación de +48 V CC, la comunicación RS-485 y las señales de banda base para la transmisión IR se proporcionan a través de un solo cable CAT5e insertado en un conector RJ-45 desde el IR M1. |
| Requisitos de funcionamiento: | 0-50ºC temperatura ambiente, sin condensación, atmósfera no corrosiva |
| Aprobaciones: | CE, FCC, RoHS, RCM, WEEE, Esquema CB, ISED, VCCI |
| Garantía: | 2 años en Emisor; 90 días en accesorios |
CHG 520
| Dimensiones: | 12″Largo x 6,25″Ancho x 1,5″Alto (30,48 cm x 15,875 cm x 3,81 cm) |
| Peso: | 13.6 libras |
| Color: | metal negro y plastico |
| Entrada de fuente de alimentación: | 120 VCA |
| Fuente de alimentación: | 100-240V / 12VCC TFP 043 |
| Capacidad de la unidad: | 5 Unidades |
| Indicadores: | Indicadores de carga individuales: LED rojos |
| Garantía: | 1 año (90 días de garantía en cables y fuente de alimentación) |
| Aprobaciones: | RAEE, RoHS, CE, FCC, CANADÁ, RCM, VCCI |
IR RX20
| Peso: | 1,6 onzas |
| Material y Color: | Policarbonato transparente IR, negro |
| Tipo de Batería: | LiPo |
| Duración de la batería: | 8 horas |
| Cargador de batería: | CHG 520 |
| Temperatura de funcionamiento: | 32-122 °F (0-50 °C) |
| Rango: | Hasta 15,000 pies cuadrados en modo de un solo canal con transmisor IR T2 |
| Frecuencia de operación: | 2,3 MHz o 2,8 MHz o estéreo |
| Respuesta frecuente: | 100 Hz a 12 kHz, ± 3 dB |
| Relación señal/ruido: | 60 dB a 10 m |
| Control S: | Ruedecilla de control de volumen; interruptor de selección de 3 posiciones (2,3 MHz, 2,8 MHz, estéreo), control deslizante de encendido/apagado para alimentación |
| Salida acústica: | 120 dB MAX SSPL90 con acoplador de 2 cc |
| Compatibilidad: | Compatible con transmisores IR de 2,3 MHz y 2,8 MHz |
| Toma de auriculares: | estéreo de 3,5 mm |
| Almohadillas para los oídos: | OÍDO 089 |
| Aprobaciones: | CE, RoHS, FCC, Canadá, RCM, VCCI, RAEE |
| Garantía: | 5 años (90 días con batería) |
Garantía
2 años
