Descripción
Características del sistema IR+ con dos emisores, soporte y señal ADA.
El sistema incluye
Modulador infrarrojo IR M1
(2) Emisor IR E4
IDP 008 señal de accesibilidad
MLB 003 barra de enlace
IR ME2

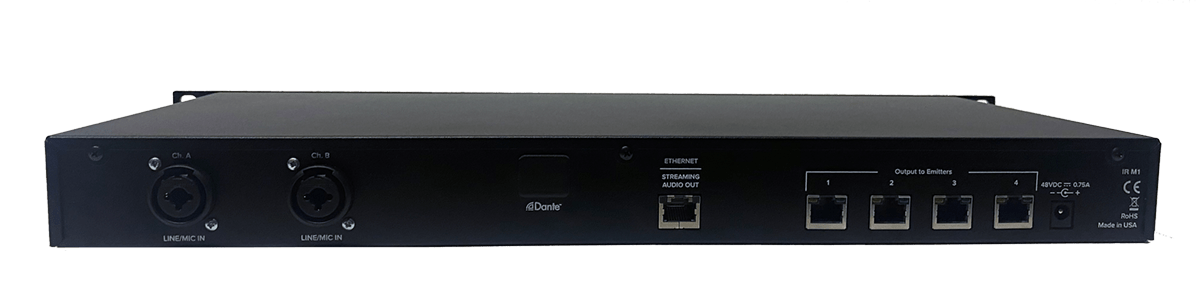

IR M1
| Dimensiones: | 19” (ancho) x 1,75” (alto) x 8,2” (profundidad) (48,3 cm x 4,5 cm x 20,8 cm) |
| Peso: | 5.2 libras (2,4 kg) |
| Color: | Negro |
| Montaje en rack: | Unidad de rack individual |
| Fuente de alimentación: | Suministro de escritorio internacional Entrada: 36 W, 110-240 VCA 50-60 Hz Salida: +48 VCC, 0,75 A centro positivo |
| Interruptor de alimentación: | Interruptor basculante con LED |
| Relación señal/ruido: | 67 dB (típico) |
| Modulación: | Banda ancha FM, desviación de +50kHz, preénfasis de 50uS |
| Frecuencia de carga: | Seleccionable, 2.3/2.8 o 3.3/3.8MHz |
| Respuesta frecuente: | 40 a 16 000 Hz, +1 dB, -3 dB, respuesta eléctrica |
| Distorsión armónica total: | Menos del 2%, respuesta eléctrica |
| Funciones del procesador de audio: | basado en DSP; Compresión 1:1, 1,5:1 o 2:1; Control de frecuencia de filtro de paso alto y paso bajo |
| Apagado automático del portador: | El temporizador ajustable apaga el portador cuando no hay audio presente. Ajustable a través de página web. |
| LED de prueba de infrarrojos: | LED IR dual para prueba de receptor, monitoreo y prueba de señal de audio. |
| Entrada de audio: | (2x) Combinación de conector XLR de 3 pines, 1/4” (TRS) para nivel de línea balanceado o no balanceado, o micrófono balanceado o no balanceado con alimentación phantom seleccionable |
| dante: | Opcional |
| Tono de prueba interna: | Tono de prueba interno de 400 Hz seleccionable como fuente de entrada de audio para configuración y diagnóstico |

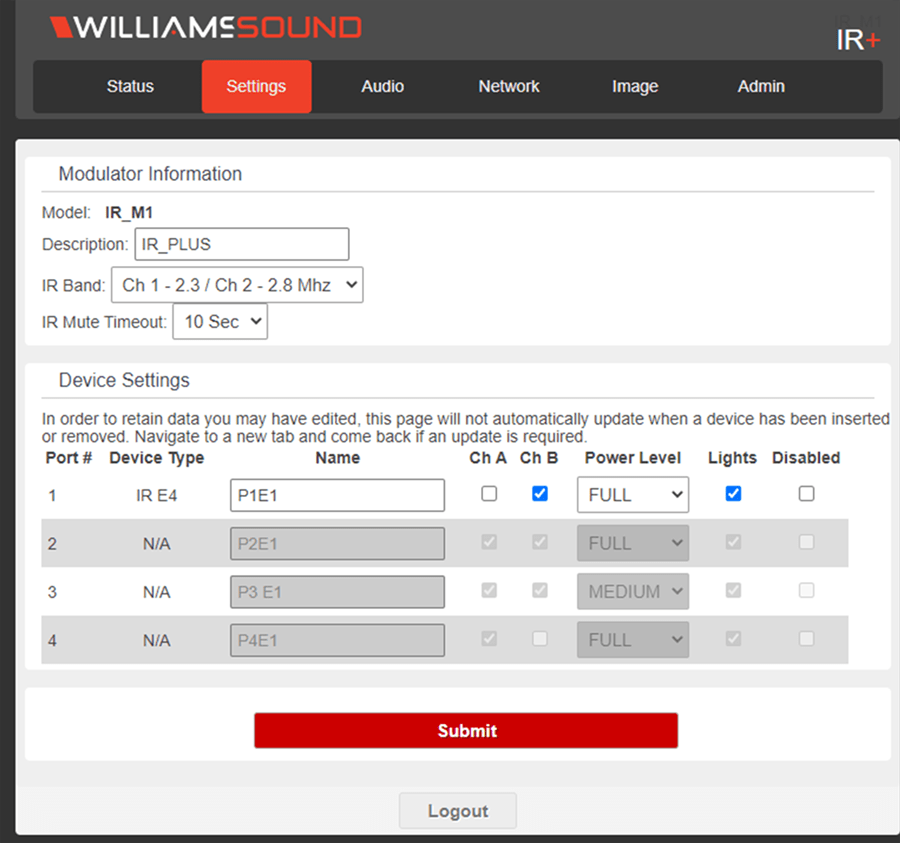

| Configuración remota: | Disponible a través del sitio web incorporado |
| Salida de auriculares: | (2) conectores para auriculares de 1/4″ en el panel frontal para monitorear las entradas de audio CH A y CH B |
| Conector de salida del emisor: | Cuatro puertos RJ-45 para cables CAT5e; proporciona alimentación de +48 V CC, comunicación RS-485 y señales de banda base para transmisión IR. |
| Requisitos de funcionamiento: | 0-50ºC temperatura ambiente, sin condensación, atmósfera no corrosiva |
| Aprobaciones: | CE, FCC, RoHS, RCM, WEEE, Esquema CB, ISED, VCCI |
| Garantía: | 2 años en modulador, 90 días en accesorios |
IR E4
| Dimensiones: | 7,5” (ancho) x 1,4” (alto) x 3,6” (profundidad) (19,1 cm x 3,6 cm x 9,1 cm) |
| Peso: | 362 g (0,8 libras) |
| Color: | Negro |
| Energía: | 48 VDC suministrados por IR M1 a través de cable CAT 5e. |
| Área de cobertura: | Hasta 18,000 pies cuadrados en modo de un solo canal |
| Conectividad: | La alimentación de +48 V CC, la comunicación RS-485 y las señales de banda base para la transmisión IR se proporcionan a través de un solo cable CAT5e insertado en un conector RJ-45 desde el IR M1. |
| Requisitos de funcionamiento: | 0-50ºC temperatura ambiente, sin condensación, atmósfera no corrosiva |
| Aprobaciones: | CE, FCC, RoHS, RCM, WEEE, Esquema CB, ISED, VCCI |
| Garantía: | 2 años en Emisor; 90 días en accesorios |
Garantía
2 años
