Descripción

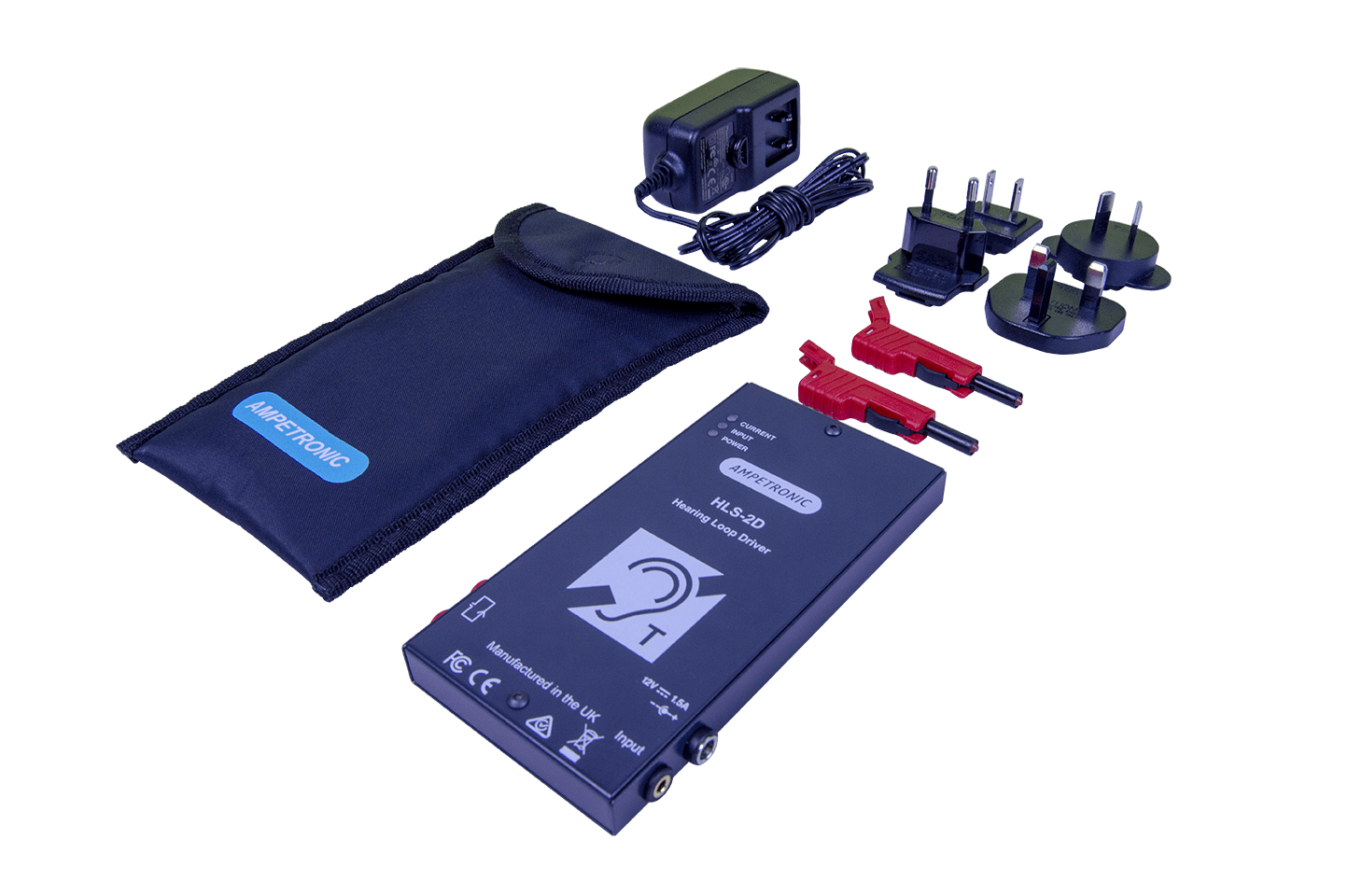

Desarrollado para trabajar en conjunto con Loopworks Measure R1 o Ampetronic FSM, el controlador de prueba de pérdida de metal HLS-2D es un controlador de bucle con un nivel de salida preestablecido para brindar resultados de prueba consistentes como parte de un sistema de evaluación de sitio rápido y simple. El HLS- 2D viene con una fuente de alimentación de 12 V, pero también se puede utilizar con una batería adecuada de 2 V. Utiliza tecnología de accionamiento de corriente de clase D eficiente para reducir el consumo de energía y la producción de calor.
Es el único controlador de prueba de lazo verdaderamente portátil que es capaz de generar señales de prueba según el estándar IEC60118-4. Los enchufes de salida tipo banana de 4 mm (incluidos) permiten una conexión simple para probar cables y un cable de entrada única de 3,5 mm completa el kit.
HLS 2D
Fuente de alimentación Formato estándar: | 12V CC |
Conector de fuente de alimentación: | Zócalo de alimentación de CC de 2,1 mm, centro positivo |
Fuente de alimentación Tensión nominal: | 12V CC |
Fusible de la fuente de alimentación: | 1.5A PTC |
Consumo de energía: (suministro de 12 V CC) | 2,88 W (240 mA) ruido rosa continuo 9,2 W (765 mA) sinusoidal continua <0,6 W (<50 mA) en reposo 14,4 W (1200 mA) pico máximo a corto plazo |
Indicación: | LED en caso |
Conector de entrada 1 y 2: | Conector estéreo de 3,5 mm, ambos canales de audio se combinan en la señal de entrada para el controlador. |
Conector de salida de bucle: | 2 conectores tipo banana de 4 mm |
Salida preestablecida de salida de bucle: | 2.5BRAZOS |
Temperatura nominal limitada | |
Corriente de salida de bucle (rosa): | 2.5A RMS |
Salida de bucle Tiempo nominal de entrega: | 1 minuto |
THD nominal de salida de bucle: | <1% |
Salida de bucle Impedancia de salida: | >9Ω |
Indicación de corriente de salida de bucle: | LED indica >1A RMS |
Impedancia de bucle: | 0,3 Ω a 1 Ω, 1,3 Ω reactivo a 1,6 kHz |
Carga nominal de bucle: | 80uH, 0.5R |
frecuencia Respuesta: | 100Hz a 5kHz ±1.5dB relativo a 1kHz a bajo nivel. |
Compresión: (AGC) | Constantes de tiempo optimizadas para voz |
Gama dinámica: | >36dB |
Indicación: | LED en caso |
Dimensiones: | Ancho: 77 mm Longitud: 150 mm Altura: 16 mm |
Peso: | 272g |
Ambiente: | IP40: <90 % de humedad relativa, -30 a 75 ˚C Disipación de calor <3 W máximo, normalmente menos |
Garantía
5 años
