Descripción

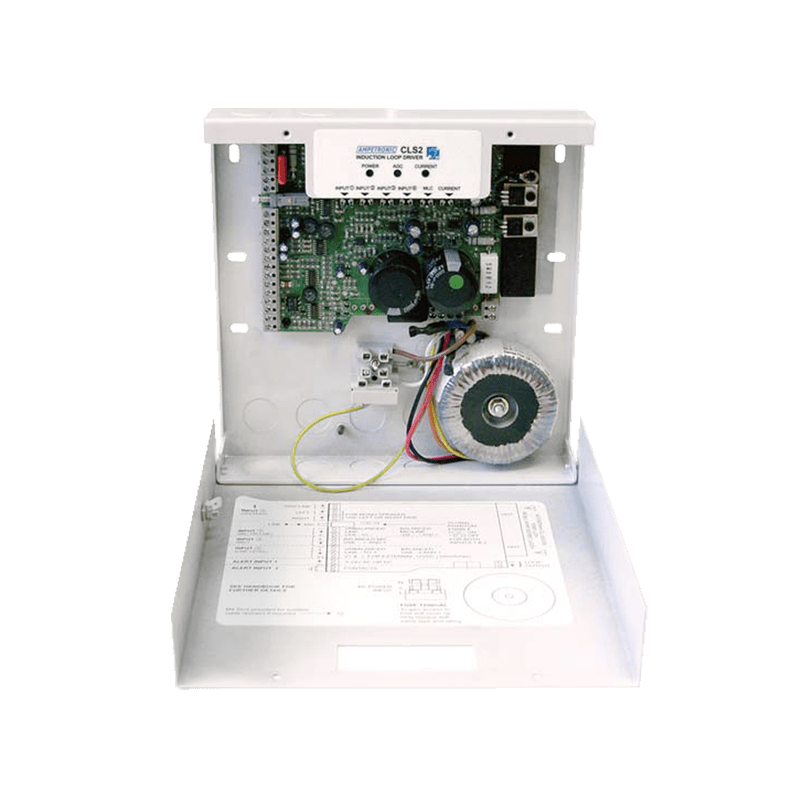

Diseñado para una instalación sencilla y discreta, el CLS2 es el controlador más capaz de su clase. El amplificador es muy compacto, pero es la unidad más potente disponible diseñada específicamente para montaje en pared. Todas las conexiones y controles están asegurados detrás de una cubierta desmontable, con bisagras y resistente a manipulaciones. Combinado con su pequeño tamaño, la gama de opciones de montaje y cableado asegura que la instalación sea conveniente y ordenada en cualquier entorno. Las opciones de entrada son amplias, con cuatro entradas independientes para micrófono balanceado, línea balanceada y no balanceada, baja impedancia y sistemas de altavoces de línea de 100 V, además de alarma prioritaria, timbre o conexiones telefónicas.
Entrada 1 | Entrada 1 Micrófono balanceado, línea balanceada o no balanceada Impedancia de entrada 10kΩ por lado Nivel mínimo (MIC / Línea -73dBu / -31dBu Nivel máximo (MIC / Línea) -37dBu / +5dBu Voltaje fantasma Solo MIC +12V |
Entrada 2 | Como nivel de micrófono de entrada 1 Micrófono balanceado Impedancia de entrada 10kΩ por lado Nivel mínimo -73dBu Nivel máximo -37dBu Voltaje fantasma +12V |
Entrada 3 | Línea balanceada o no balanceada, puerto de expansión Impedancia de entrada 1MΩ por canal Nivel mínimo -33dBu Nivel máximo +3dBu |
Entrada 4 | Línea aislada de 100 V o altavoz mono o estéreo de baja impedancia Impedancia de entrada Línea de 100 V/altavoz 120 kΩ/7,8 kΩ Nivel mínimo Línea de 100 V/altavoz +14 dBu/-9 dBu Nivel máximo Línea de 100 V/altavoz [gt]+47 dBu/[gt]+27 dBu |
Alerta 1 | Cuando está energizado, baja las otras entradas y produce un tono de onda cuadrada de 520 Hz en el bucle. Tensión de entrada mín./máx. 5 V- 24 V CA/CC |
Alerta 2 | Un par de contactos que, cuando se acortan, reducen las otras entradas y producen un tono de onda cuadrada pulsada de 520 Hz en el bucle. |
fuente de alimentación de entrada de CA | 230V 30Ws 45-65Hz Opción de 120V disponible (aprobado por ETL) Conectado a través del bloque de terminales de tornillo montado en el chasis |
Fusible de entrada | Versión 230V – T250mA / Versión 120V – T500mA |
Voltaje de accionamiento | [gt]7,1 Vrms – 10,0 V pico |
Corriente de accionamiento | Onda sinusoidal continua de 1kHz [gt]4.9Arms 7.0Apk Picos a corto plazo [gt]7A RMS 10Apk |
Resistencia mínima de bucle | 0.2Ω |
Impedancia de bucle máxima | 1,3 Ω |
frecuencia respuesta | Respuesta de frecuencia 80Hz a 6.3kHz +/-3dB |
Distorsión | THD+N [lt]0.5%1kHz sinusoidal a 2.33Arms |
Control de ganancia automática | El AGC está optimizado para voz. Rango dinámico [gt]36dB |
Corrección de pérdida de metal | (MLC) Corrección de frecuencia de 0 a 3dB por octava (1kHz permanece constante). Control montado en PCB. |
Enfriamiento | Convección natural |
Tamaño | Ancho, alto, profundidad: 200 mm, 200 mm, 44 mm |
Peso | 1,8 kg |
Ambiente | IP20, -10ºC a +40ºC |
Montaje | Montaje en pared, asegurado por 4 tornillos |
Garantía
5 años
