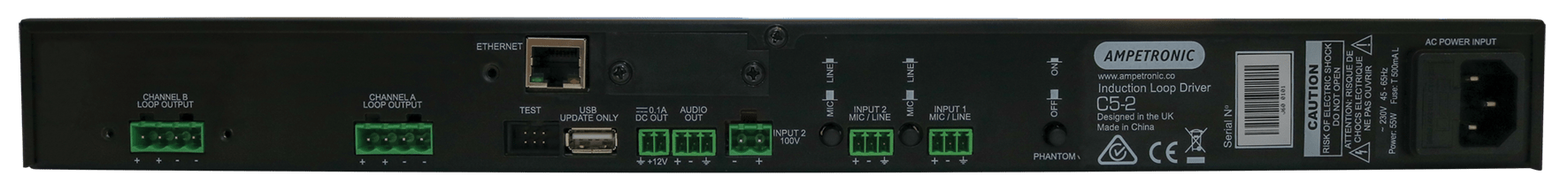

![C5-2 - Williams Sound - Controlador multibucle [N/D] DSP - Image 2](https://i0.wp.com/avtechltda.com/wp-content/uploads/2022/07/C5-2_Back_network.png?fit=1772%2C216&ssl=1)

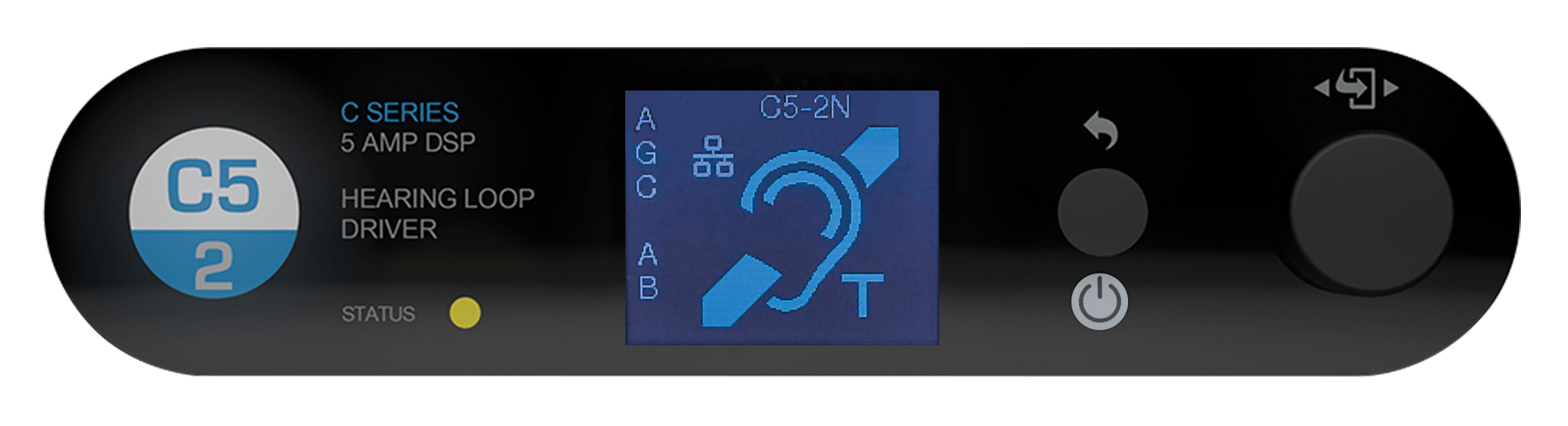

![C5-2 - Williams Sound - Controlador multibucle [N/D] DSP - Image 3](https://i0.wp.com/avtechltda.com/wp-content/uploads/2022/07/C5_2_Label.png?fit=1768%2C480&ssl=1)

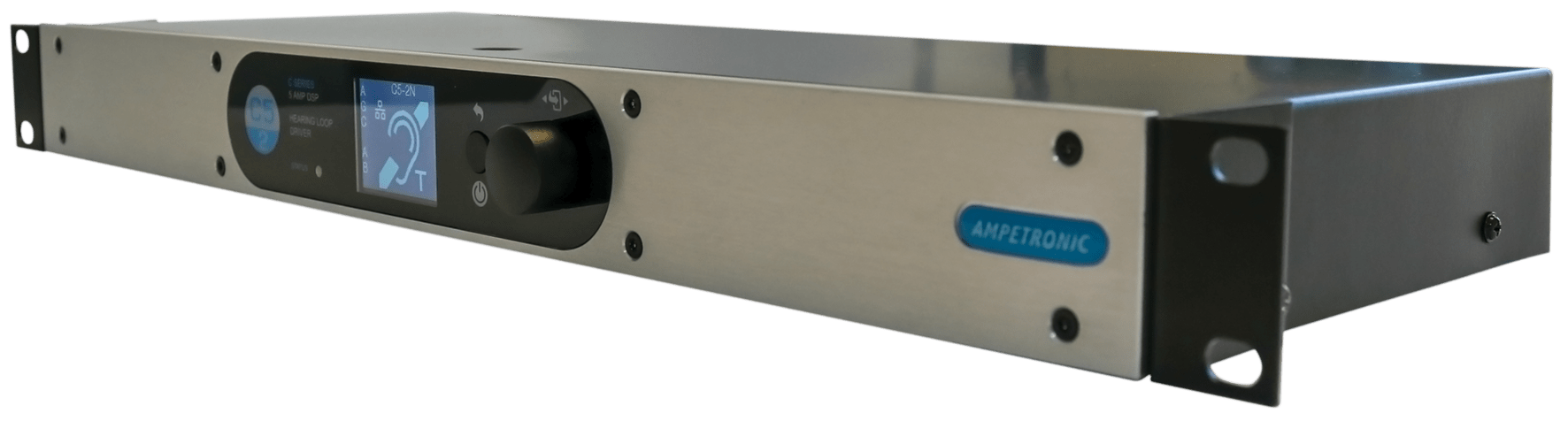

![C5-2 - Williams Sound - Controlador multibucle [N/D] DSP - Image 4](https://i0.wp.com/avtechltda.com/wp-content/uploads/2022/07/C5_2_Profile.png?fit=1772%2C476&ssl=1)
Descripción
Los controladores de bucle auditivo de la serie C5-2 de Ampetronic marcan un desarrollo sustancial en la tecnología de asistencia auditiva. Las unidades de la serie C cuentan con procesamiento de señal digital y funcionalidad de red, y permiten una configuración y un ajuste rápidos y precisos a través de una interfaz de usuario muy simple y fácil de usar.
Este controlador está disponible en versiones Dante (C5-2D), en red (C5-2N) y sin red.
Características
Ampetronic ha diseñado la Serie C para ofrecer el rendimiento de gama alta, la consistencia y la certeza de los resultados generalmente asociados con los controladores de bucle de inducción de gama alta, todo por el precio de un amplificador de gama media. Los controladores de clase ‘D’ integrados en la Serie C garantizan bajos costos de operación y mantenimiento.
Las versiones de red y Dante permiten a los instaladores, técnicos y administradores de instalaciones controlar de forma remota el controlador y monitorear su estado junto con las mediciones de resistencia e inducción. Las alertas de condiciones de falla a través de correo electrónico o Telnet brindan la seguridad de que se informará a un operador sobre cualquier problema con la entrega de rendimiento.
El C5-2 presenta una salida de bucle de corriente RMS de 5 amperios, además de un amplio margen de voltaje, lo que lo hace adecuado para una amplia gama de aplicaciones. La instalación se puede realizar con total confianza; El filtrado exclusivo de varias etapas garantiza la compatibilidad con otros sistemas y las normativas EMC globales. Estos productos están diseñados para formar parte de un sistema que puede cumplir con todos los requisitos del estándar internacional de rendimiento de bucle IEC60118-4 y las partes relevantes de IEC TR 63079.
- Salas de conferencias e instalaciones para conferencias
- Estadios, pabellones deportivos, cines y teatros
- Salas de Tribunales, Aeropuertos y Estaciones de Ferrocarril
Otros números de modelo:
- C5-2D con Dante
- C5-2N con Red
C5-2
| ENTRADAS | |
|---|---|
| Entrada 1 y 2 | Entrada de terminal de tornillo euroblock de 3,5 mm de 3 vías (suministrada) con un micrófono balanceado y operación de nivel de línea, seleccionable a través del interruptor del panel posterior. Filtro de corte bajo conmutable de 250 Hz. Opción de entrada prioritaria (solo modelos de red). |
| Micrófono / Línea | Especificación de micrófono; 200 – 600Ω, sensibilidad -67dBu. Alimentación fantasma de 24 V seleccionable solo en el micrófono Sensibilidad de línea -42 dBu. Nivel de línea máximo 17Bu. Nivel máximo de micrófono -8dBu. |
| Línea de 100 V (solo entrada 2) | Terminal de tornillo euroblock de 5 mm de 2 vías (suministrado) Sensibilidad +7 dBu |
| Dante (C5/C7 opcional) | Ethernet RJ45, control y monitoreo. Servidor web alojado, Telnet y SNMP. |
| SALIDAS | |
|---|---|
| Conectores de bucle | Terminal de tornillo euroblock de 4 vías y 5 mm (suministrado) para cada salida, para cables de alimentación configurados de par trenzado o cuádruple en estrella |
| Salida de CC* | Terminal de tornillo euroblock de 2 vías de 3,5 mm (suministrado). Reseteable, protegido por fusible 12V 0.1A. Controlable para reflejar el estado del amplificador (solo modelos de red) |
| Relé de estado (C10 y C14) | Terminal de tornillo euroblock de 2 vías de 3,5 mm (suministrado). Contactos de relé aislados normalmente cerrados, abiertos en condiciones de falla. Carga nominal 0,5 A a 125 V CA, 2 A a 30 V CC. |
| Salida de línea | Terminal de tornillo euroblock de 3 vías de 3,5 mm (suministrado) salida balanceada post AGC |
| USB* | Actualizaciones de firmware o alimentación para router inalámbrico (200mA máx). |
*Tenga en cuenta que alimentar un dispositivo externo a través de una salida de CC o USB puede reducir el margen de potencia disponible para el bucle. La salida de CC y la alimentación USB no deben usarse simultáneamente.
| Modelo | Actual | Voltaje | El consumo de energía | Peso |
| C5-1 | 5ARMS (7.1 Apk) 1kHz sinusoidal 2.4ARMS rosa |
20 VRMS (28,3 V pico) | 35W | 2,5 kg |
| C5-2 | 55W | 2,8 kg | ||
| C7-1 | 7ARMS (9.9 Apk) 1kHz sinusoidal 3.3ARMS rosa |
55W | 2,8 kg | |
| C7-2 | 95W | 3,1 kg | ||
| C10-1 | 10ARMS (14.1 Apk) 1kHz sinusoidal 4.7ARMS rosa |
33,9 VRMS (48 V pico) | 70 W (voltaje de red conmutable) | 4,2 kg |
| C10-2 | 120 W (voltaje de red conmutable) | 5,2 kg | ||
| C14-2 | 14ARMS (19.8 Apk) 1kHz sinusoidal 6.6ARMS rosa |
48,1 VRMS (68 V pico) | 180 W (voltaje de red conmutable) | 6,7 kg |
TABLA DE CALOR TÉRMICO
| Inactivo | 1/6 pico de corriente de salida (habla) | 1/3 pico de corriente de salida (ruido rosa) | Poder completo | ||||||||
| Modelo de controlador | Número de canales | Corriente ( ARMS ) | Resistencia de carga (ohmios) | Entrada de CA (W) | BTU | Entrada de CA (W) | BTU | Entrada de CA (W) | BTU | Entrada de CA (W) | BTU |
| C14-2 | 2 | 14 | 0.44 | 24.5 | 84 | 40,9 | 107 | 91.7 | 182 | 389 | 739 |
| 2 | 14 | 1 | 24.5 | 84 | 49.6 | 95 | 129 | 143 | 650 | 880 | |
| 2 | 14 | 1.2 | 24.5 | 84 | 57.4 | 107 | 159.4 | 187 | 660 | 647 | |
| 2 | 10 | 2 | 24.5 | 84 | 68.8 | 159 | 205 | 396 | 656 | 874 | |
| C10-2 | 2 | 10 | 0.44 | 18.9 | 64 | 25 | 69 | 49.5 | 102 | 189 | 345 |
| 2 | 10 | 1 | 18.9 | 64 | 30.5 | 66 | 71.7 | 93 | 347 | 502 | |
| 2 | 10 | 1.2 | 18.9 | 64 | 37.5 | 82 | 95.6 | 144 | 393 | 522 | |
| 2 | 7 | 2 | 18.9 | 64 | 41.5 | 104 | 115.1 | 244 | 376 | 614 | |
| C10-1 | 1 | 10 | 0.44 | 10.4 | 35 | dieciséis | 46 | 27.8 | 61 | 98.1 | 185 |
| 1 | 10 | 1 | 10.4 | 35 | 19 | 46 | 38,9 | 57 | 172 | 246 | |
| 1 | 10 | 1.2 | 10.4 | 35 | 21.5 | 51 | 48.1 | 73 | 192 | 246 | |
| 1 | 7 | 2 | 10.4 | 35 | 27.2 | 74 | 60.8 | 133 | 178 | 273 | |
| C7-2 | 2 | 7 | 0.44 | 11 | 38 | 15 | 49 | 36 | 90 | 76 | 112 |
| 2 | 7 | 1 | 11 | 38 | 19 | 46 | 44 | 76 | 169 | 242 | |
| 2 | 7 | 1.2 | 11 | 38 | 19 | 43 | 44 | 61 | 169 | 175 | |
| 2 | 5 | 2 | 11 | 38 | 19 | 46 | 42 | 67 | 157 | 194 | |
| C7-1 | 1 | 7 | 0.44 | 8 | 27 | 10 | 30 | 15 | 35 | 36 | 49 |
| 1 | 7 | 1 | 8 | 27 | 13 | 35 | 25 | 48 | 80 | 106 | |
| 1 | 5 | 2 | 8 | 27 | 12 | 31 | 24 | 44 | 80 | 102 | |
| C5-2 | 2 | 5 | 0.44 | 11 | 38 | 13 | 40 | 19 | 48 | 45 | 78 |
| 2 | 5 | 1 | 11 | 38 | dieciséis | 45 | 29 | 61 | 91 | 140 | |
| 2 | 3.5 | 2 | 11 | 38 | 19 | 45 | 42 | sesenta y cinco | 82 | 113 | |
| C5-1 | 1 | 5 | 0.4 | 8 | 27 | 10 | 31 | dieciséis | 40 | 26 | 55 |
| 1 | 5 | 0.5 | 8 | 27 | 10 | 30 | 18 | 43 | 32 | 67 | |
| 1 | 5 | 0.6 | 8 | 27 | 11 | 32 | 20 | 46 | 35 | 68 | |
| 1 | 3.5 | 1 | 8 | 27 | 9 | 28 | 12 | 31 | 27 | 50 | |
SISTEMA DE AUDIO
| Respuesta frecuente | 80 Hz a 6,5 kHz |
| Distorsión | THD+N <0.3% 1kHz sinusoidal a plena corriente |
| Control de ganancia automática | El AGC está optimizado para voz. Rango dinámico >36dB |
| Corrección de pérdida de metal | Corrige problemas de respuesta de frecuencia del sistema debido a estructuras metálicas en un edificio. Ganancia constante a 1 kHz, pendiente de ganancia ajustable de 0 a 4 dB por octava en incrementos de 0,25 dB. El MLC de doble pendiente personalizado permite configurar diferentes pendientes y frecuencias de codo a través del menú (solo modelos de red). Esto no compensa la pérdida de señal de las estructuras metálicas que puede ser significativa. |
| Cambio de fase | Seleccionable por el usuario (solo modelos de red) a 0° o 90° entre salidas |
FUNCIONES ADICIONALES
| Estado | LED tricolor: Verde continuo = funcionamiento normal Verde intermitente = modo de suspensión Ámbar intermitente = en espera Rojo intermitente = error Ámbar intermitente rápido = actualización de firmware |
FÍSICO
| Tamaño | Montaje en rack de ancho completo 1U 19″. Ancho 430 mm Profundidad 190 mm Altura 44 mm Profundidad incl. pomo 190 mm (C5/C7) 305 mm (C10/C14) |
| Opciones de montaje | Independiente Opciones Montaje en rack 1U 19″ (soportes instalados como estándar) Montaje en pared, soportes disponibles por separado |
| Ambiente | clasificación IP20; 20 a 90% de humedad relativa; 0 a 35ºC |
| Enfriamiento | C5/C7 Pasivo. Ventilador de velocidad variable C10/14, escape trasero de entrada frontal. |
Garantía
5 años
